Legenda del grafo

Questa pagina spiega come interpretare i grafi generati da doxygen.

Considerate l'esempio seguente:

/*! Classe invisibile per troncamento */
class Invisible { };

/*! Classe troncata, la relazione di ereditarietà e nascosta */
class Truncated : public Invisible { };

/* Classe non documentata con i commenti speciali di doxygen*/
class Undocumented { };

/*! Classe che utilizza una ereditarietà pubblica */
class PublicBase : public Truncated { };

/*! Classe che utilizza una ereditarietà protetta*/
class ProtectedBase { };

/*! Classe che utilizza una ereditarietà  privata*/
class PrivateBase { };

/*! Classe utilizzata dalla classe Inherited */
class Used { };

/*! Classe che eredita da varie classi*/
class Inherited : public PublicBase,
                  protected ProtectedBase,
                  private PrivateBase,
                  public Undocumented
{
  private:
    Used *m_usedClass;
};

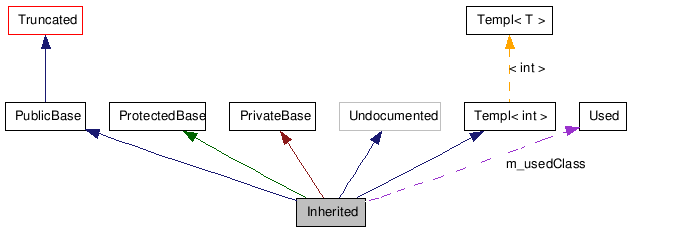

Se il tag MAX_DOT_GRAPH_HEIGHT nel file di configurazione è impostato a 200 verrà prodotto il grafo seguente:


I riquadri nel grafo qui sopra hanno il seguente significato:

Le frecce hanno il seguente significato:
